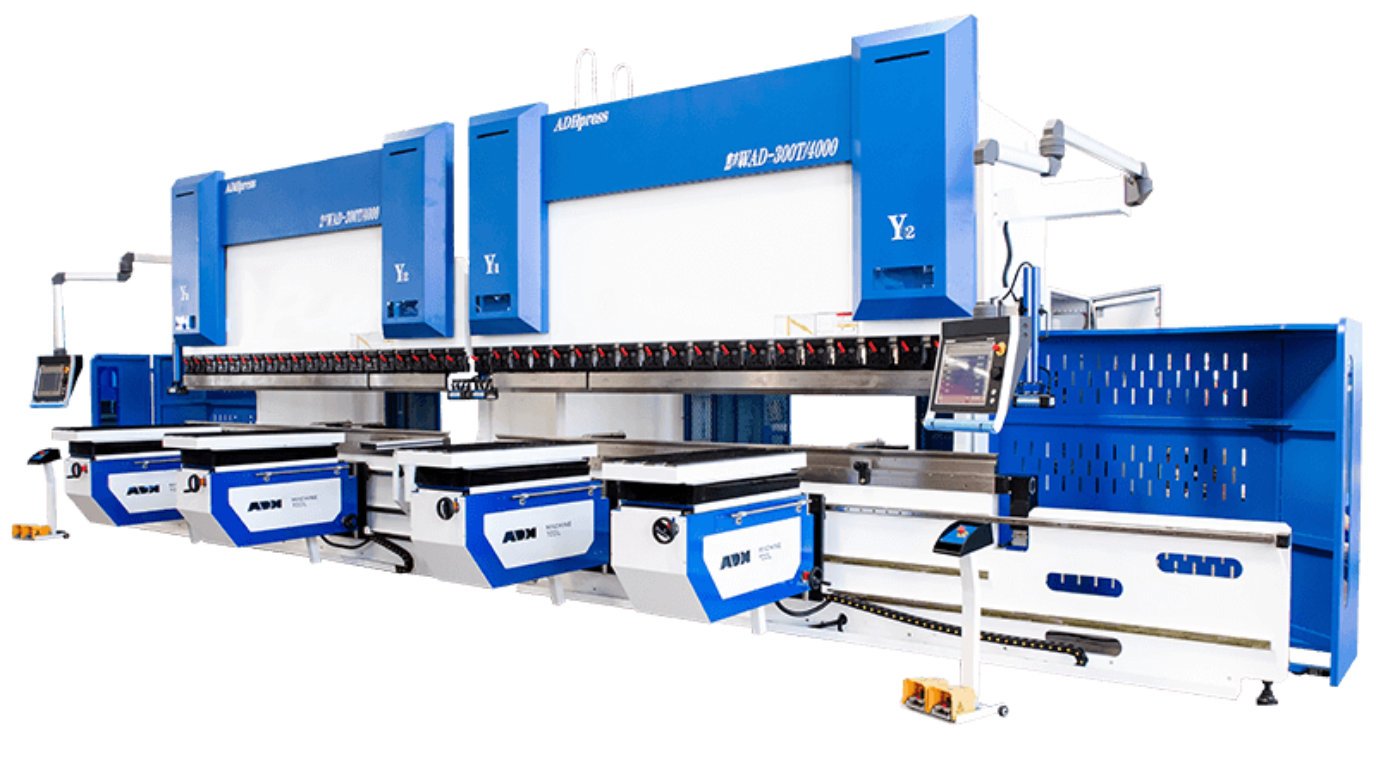

ADH 2-WAD Series – Tandem Press Brake

Press Brake

50 Ton - 800 Ton

Mesin bending metal ADH seri 2-WAD dengan sistem tandem, memungkinkan dua mesin beroperasi bersamaan atau independen untuk pembendingan benda kerja hingga 12 meter.

Penawaran

Operasi Tandem Fleksibel

Sistem tandem memfasilitasi operasi bersamaan atau independen dari dua mesin, umum digunakan untuk pembuatan benda kerja besar seperti tiang lampu, menara komunikasi dan tenaga, serta mesin konstruksi. Dibandingkan mesin tunggal berukuran besar, sistem ini menawarkan instalasi lebih sederhana dan waktu produksi lebih cepat.

Sistem Kontrol CNC Premium

Kontroler berkualitas tinggi dari merek ternama Delem, ESA, dan Cybelec, diimpor dari pusat manufaktur terkemuka di Belanda, Italia, dan Swiss. Algoritma efisien mengoptimasi siklus bending dan mendukung pengeditan grafis 2D dan 3D.

Sheet Follower Presisi

Front support ditopang oleh sepasang linear guide rail. Saat proses bending berlangsung, mekanisme sheet follower memungkinkan benda kerja berputar dan mengikuti bentuk yang diinginkan secara halus. Pergerakan rumit ini difasilitasi oleh sistem CNC yang menghitung dan mengontrol sudut serta kecepatan sheet follower secara presisi.

Double Side Fast Clamp

Mengoptimasi waktu produksi dengan penggantian top punch yang cepat, meningkatkan efisiensi kerja pada pergantian tooling.

Sistem Hidraulik dan Backgauge Premium

Sistem hidraulik elektro-hidraulik servo sinkron menggunakan komponen dari merek Jerman Hawei. Backgauge menggunakan ball screw impor dan linear guide rail dengan synchronous pulley mechanism yang dikendalikan servo motor untuk akurasi tinggi.

Model Bending Force (KN) Bending Length (mm) Approaching Speed (mm/s) Ram Speed (mm/s) Return Speed (mm/s) Column Distance (mm) Throat Depth (mm) Stroke (mm) Opening Height (mm) Main Motor (KW) Weight (Ton)
50T/1300 500 1300 220 13 160 1120 300 150 460 5.5 4.5
70T/1600 700 1600 220 13 160 1300 300 150 460 5.5 5.3
70T/2500 700 2500 220 13 160 2050 300 150 460 5.5 6
80T/2500 800 2500 220 12 145 2050 300 150 460 7.5 6.5
110T/2500 1100 2500 220 12 160 2050 400 200 480 11 8.5
110T/3200 1100 3200 220 12 160 2700 400 200 480 11 8.5
110T/4000 1100 4000 220 12 160 3100 400 200 480 11 9.5
110T/4100 1100 4100 220 12 160 3600 400 200 480 11 10
135T/3200 1350 3200 220 10 130 2700 400 200 480 11 10
135T/4000 1350 4000 220 10 130 3100 400 200 480 11 11
135T/4100 1350 4100 220 10 130 3600 400 200 480 11 11
170T/3200 1700 3200 160 10 100 2700 450 200 480 15 11.8
170T/4000 1700 4000 160 10 100 3100 450 200 480 15 13
170T/4100 1700 4100 160 10 100 3600 450 200 480 15 13.5
220T/3200 2200 3200 160 9 105 2600 450 200 480 18.5 13
220T/4000 2200 4000 160 9 105 3100 450 200 480 18.5 15
250T/3200 2500 3200 100 8.5 100 2600 450 250 540 22 16.5
250T/4000 2500 4000 100 8.5 100 3100 450 250 540 22 19
250T/5000 2500 5000 100 8.5 100 3800 450 250 540 22 23
250T/6000 2500 6000 100 8.5 100 4800 450 250 540 22 25
300T/3200 3000 3200 80 8.5 110 2600 500 250 570 22 19.5
300T/4000 3000 4000 80 8.5 110 3100 500 250 570 22 21
300T/5000 3000 5000 80 8.5 110 3800 500 250 570 22 27.5
300T/6000 3000 6000 80 8.5 110 4800 500 250 570 22 31
400T/3200 4000 3200 80 8 80 2600 500 300 610 30 23
400T/4000 4000 4000 80 8 80 3100 500 300 610 30 30
400T/5000 4000 5000 80 8 80 3800 500 300 610 30 32
400T/6000 4000 6000 80 8 80 4800 500 300 610 30 38
500T/4000 5000 4000 80 8.5 90 3100 500 300 610 37 37
500T/5000 5000 5000 80 8.5 90 3800 500 300 610 37 42
500T/6000 5000 6000 80 8.5 90 4800 500 300 610 37 48
600T/4000 6000 4000 80 8.5 85 3100 600 320 650 45 48
600T/5000 6000 5000 80 8.5 85 3800 600 320 650 45 52
600T/6000 6000 6000 80 8.5 85 4800 600 320 650 45 58
600T/7000 6000 7000 80 8.5 85 5600 600 320 650 45 68
700T/6000 7000 6000 80 8.5 85 4900 600 320 700 55 78
800T/6000 8000 6000 80 8 90 4600 600 320 800 30×2 79
800T/7000 8000 7000 80 8 90 5600 600 320 800 30×2 –
800T/8000 8000 8000 80 8 90 6600 600 320 800 30×2 –
800T/10000 8000 10000 80 8 90 7800 600 320 800 30×2 –

Catatan: dua unit dengan model dan kapasitas sama dioperasikan secara tandem atau independen. Mampu menangani benda kerja hingga 12 meter dengan repeatability ±0.005mm.
