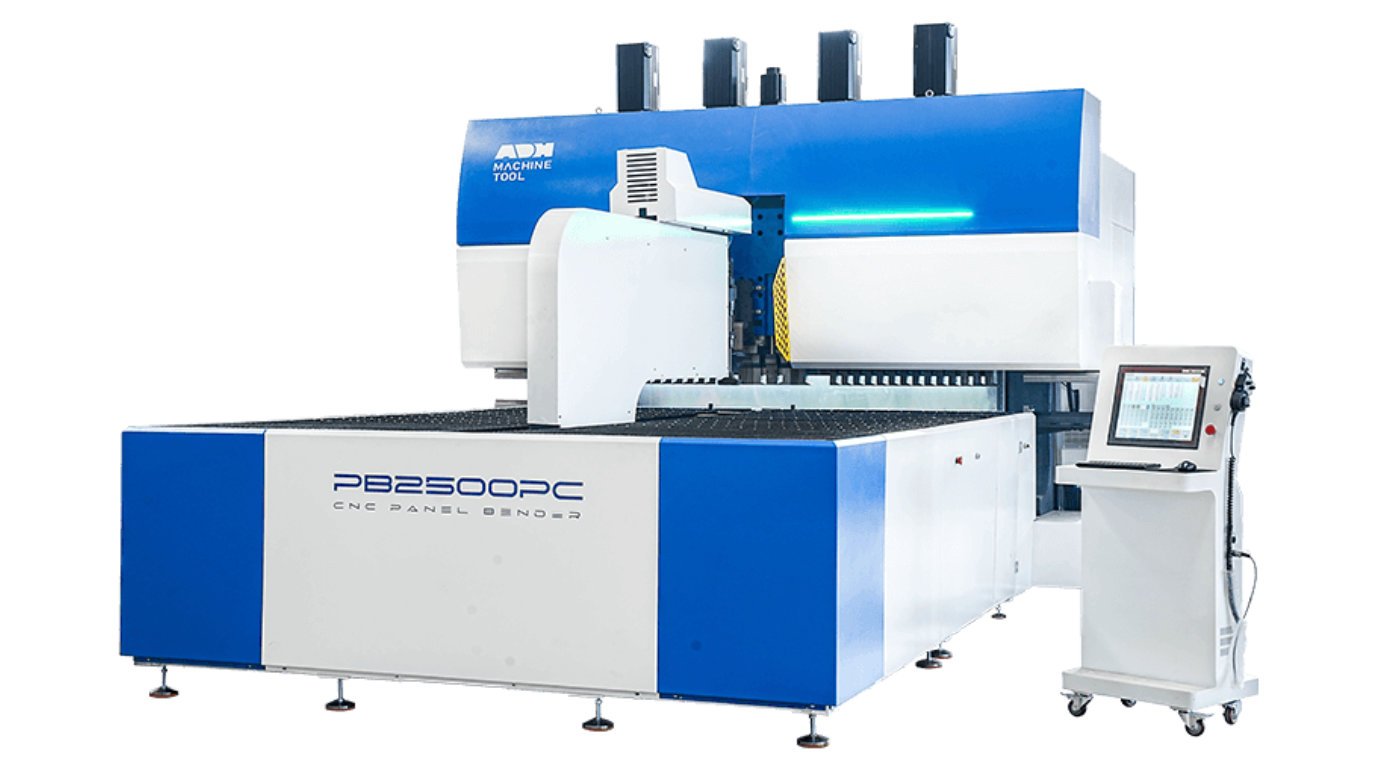

ADH PB-A Series – Auto-Tool Type Panel Bender

Panel Bender

24-Axis, 1630mm - 2610mm

Mesin panel bender ADH seri PB-A dengan automatic tool change, kecepatan bending 0.2 detik per stroke, kapasitas lebar hingga 2610mm, terintegrasi Industry 4.0.

Penawaran

Komponen Premium untuk Durabilitas Superior

Direkayasa dengan casting QT500-7 dan gray iron 250 berkualitas tinggi untuk stabilitas yang kokoh. Menggunakan bearing impor NACHI untuk kapasitas beban dan presisi tinggi, serta linear guide heavy-duty grade P3 untuk operasi yang halus dan akurat, terbukti tangguh di lingkungan industri berbenturan tinggi.

Bending Fleksibel untuk Bentuk Kompleks

Tidak memerlukan mold untuk membending bentuk rumit seperti busur, sudut, dan bentuk tidak beraturan dengan mudah. Kompatibel dengan material seperti stainless steel, aluminium, dan pelat cold-rolled, dapat diadaptasi untuk berbagai industri termasuk otomotif, konstruksi, dan peralatan rumah tangga.

Automatic Loading dan Unloading

Terintegrasi mudah dengan sistem robotik untuk operasi hands-free. Robotika self-driving dioptimasi untuk koordinasi yang mulus dengan bending center, meminimalkan tenaga kerja manual sambil memastikan konsistensi kualitas produksi, dirancang untuk lini produksi otomatis penuh dengan kompatibilitas Industry 4.0.

Sistem Kontrol Cerdas

Menampilkan antarmuka grafis yang mudah digunakan dengan pemrograman tanpa hambatan. Termasuk sistem deteksi ketebalan dan proteksi overload untuk keselamatan, dengan monitoring real-time melalui manajemen operasional berbasis cloud.

Presisi Tinggi dengan Sistem 24-Axis

Sistem 24-axis canggih memastikan keselarasan sempurna dan hasil yang konsisten. Precision machining menjaga kesalahan dimensi tetap terkontrol ketat, dengan penyesuaian mudah untuk menangani benda kerja non-standar.

Item Unit A16 A21 A26
Bend Length mm 1630 2190 2610
Bend Height mm 180 180 180
Min Size for 4-Sided Forming mm 370/180 370/180 370/180
Min Size for 2-Sided Forming mm 180 180 180
Min Bend Height mm 4 6 6
Min Arc Radius mm 4 4 4
Max Diagonal mm 2300 2850 3200
Bending Speed s/bend 0.2 0.2 0.2
Number of Axis m/min 22 22 22
Bending Thickness – Cold Plate mm 2 2 2
Bending Thickness – Stainless Steel mm 1.5 1.5 1.5
Bending Thickness – Aluminum Plate mm 3.5 3.5 3.5
Bending Thickness – Galvanized Plate mm 2 2 2
Bending Thickness – Hot-Rolled Plate mm 2 2 2
Main Axis Travel – X mm 150 150 150
Main Axis Travel – Z mm 230 230 230
Main Axis Travel – U mm 1000 1300 1500
Main Axis Travel – Y mm 300 300 300
Feeding Structure – Press arm Press arm Press arm
Maximum Feeding Speed m/min 0.8 0.8 0.8
Tool Change Method – Automatic Automatic Automatic
Workbench Structure – Brush and ball transfer unit
Total Power kW 44 89 118
Peak Power KW 26 50 76
Overall Dimensions L*W*H 4550/2750/2750 5400/3650/2950 6200/4100/3350
Total Weight Ton 10t 19t 24t
