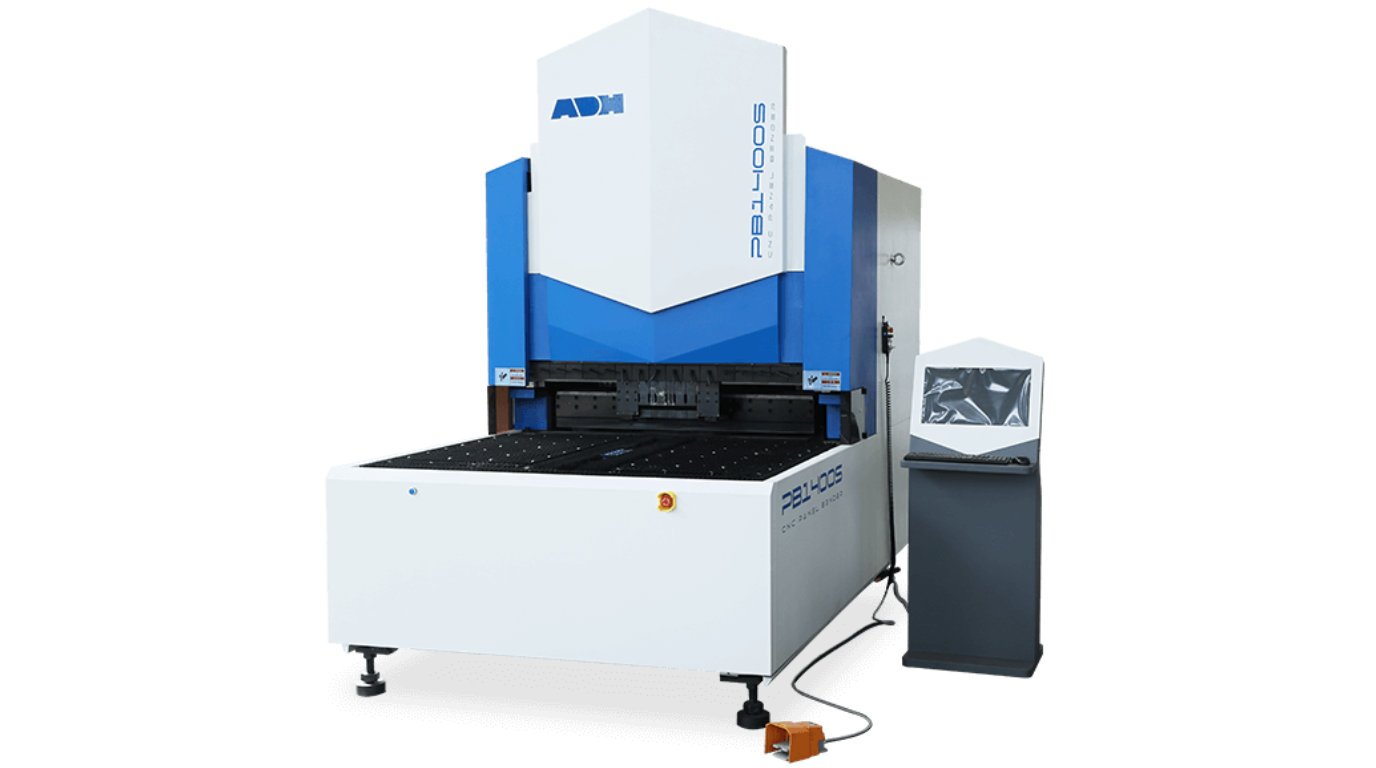

ADH PB-S Series – Suction Cup Type Panel Bender (9-axis)
Panel Bender
9-Axis, 1000mm - 1400mm
Mesin panel bender ADH seri PB-S dengan desain suction cup, kecepatan bending 0.2 detik per bending, kapasitas lebar hingga 1400mm, cocok untuk hasil akhir bebas goresan.
Servo Electric Drive Bebas Hidraulik
Panel bender servo-elektrik menawarkan solusi bending non-hidraulik yang cepat dan presisi, menjamin produktivitas, akurasi, repeatability, dan keandalan.
Desain Suction Cup
Penggunaan desain suction cup memungkinkan operasi yang cepat dan efisien, serta mencegah goresan permukaan material, ideal untuk produk yang membutuhkan hasil akhir sempurna.
Kontrol Concurrent Linkage 9-Axis
Sistem kontrol memungkinkan linkage sembilan sumbu (atau 11 sumbu) secara bersamaan, memberikan gerakan bending yang stabil dan koordinasi operasi mekanis yang kuat.
Tooling Tanpa Mold
Mesin memungkinkan desain dan produksi bentuk kompleks kapan saja tanpa memerlukan mold, termasuk sudut siku, sudut non-siku, serta lipatan ke arah atas maupun bawah.
Material dan Komponen Berkualitas
Cocok digunakan untuk berbagai material, terutama stainless steel, cold-rolled steel, dan pelat aluminium. Seluruh pergerakan mesin dikontrol presisi oleh servo motor, dengan cast iron body yang di-tempering pada furnace khusus, serta komponen elektrikal impor untuk stabilitas sistem elektrikal.
| Configuration Parameter | PB1000S | PB1400S |
|---|---|---|
| Fastest Bend Speed | 0.2 sec/bend | 0.2 sec/bend |
| Maximum Bend Width | 1000mm | 1400mm |
| Bend Height | 170mm | 170mm |
| Rated Voltage | 380V | 380V |
| Total Motor Power | 25KW | 34KW |
| Average Power | ±1.1KW | ±1.5KW |
| Noise | ±50dB | ±50dB |
| Overall Dimensions | 285x150x280cm | 365x190x290cm |
| Total Weight | ±7t | ±10t |
| Max Bend Thickness – 304 Stainless Steel | 1.0mm | 1.0mm |
| Max Bend Thickness – Cold Plate | 1.2mm | 1.2mm |
| Max Bend Thickness – Aluminum Plate | 1.6mm | 1.6mm |
| Minimum Material Thickness | 0.35mm | 0.35mm |
| Min Internal Dimension (4-Side Forming) | 140x210mm | 140x210mm |
| Maximum Bend Size | 1000x1000mm | 1400x1000mm |
| Number of Axes | Standard 9-axis concurrent linkage | Standard 9-axis concurrent linkage |
| Power Hinge Knife | Optional | Optional |
